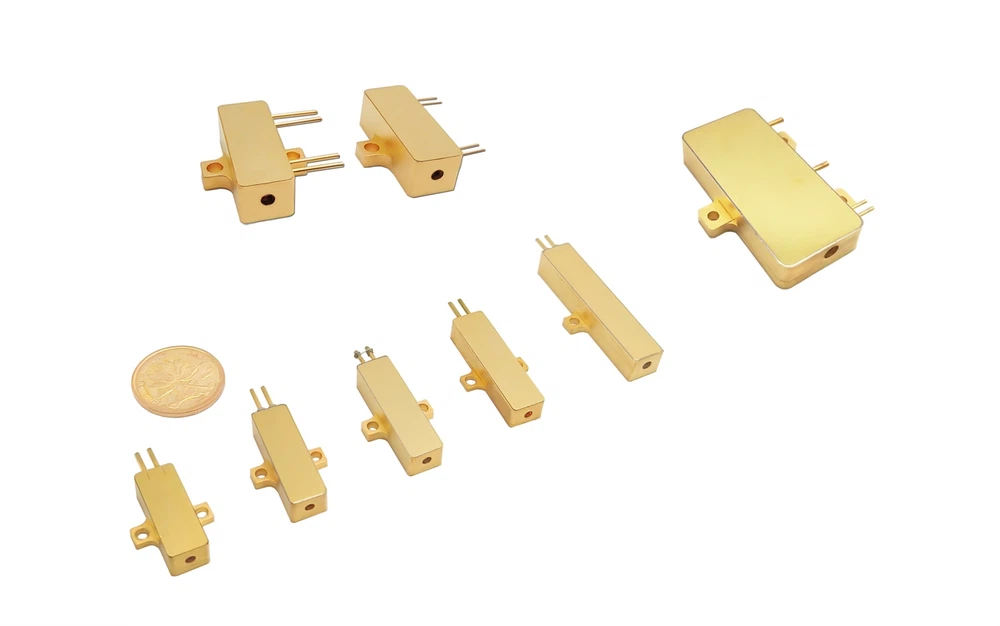

1535 nm Q-kytketty Erbium Glass Microchip Lasers

1535nm laserion ainutlaatuisia etuja lasertutkan, lääketieteellisten ja muiden alojen alhaisesta ilmakehän leviämishäviöistä ja silmäturvallisuudesta. Erbium-lasi (ER: lasi) vahvistuksena on tullut ihanteellinen valinta korkean energian pulssien saavuttamiseksi sen leveän fluoresenssispektrin ja korkean energian varastoinnin vuoksi; ja mikrosirulaserien kompakti suunnittelu parantaa edelleen järjestelmän integraatiota. Passiivinen Q-kytkentätekniikka saavuttaa pulssin puristuksen kyllästyneiden absorboijien (kuten CR: YAG, Sesam) kautta. Verrattuna aktiiviseen Q-kytkimiseen, sen rakenne on yksinkertaisempi ja kustannukset ovat alhaisemmat, mikä tarjoaa keskeisen teknisen polun kustannustehokkaille pulssilasereille.

1535 nm Erbium-seostetun lasikroschip-laserien avaintekniikat

Kello 1. Väliaineen valinta

Er³⁺-seostetun lasin energiatason rakenne: Er³⁺-ionien ⁴i₁₃/₂ → ⁴i₁₅/₂ -siirto tuottaa 1535 nm: n laserpäästöjä, joissa on laaja fluoresenssispektri (~ 50 nm) ja korkean energian varastointikyky, mikä tekee siitä sopivan Q-kytkettyyn pulssin ulostuloon.

Isäntämateriaalien vertailu:

Fosfaattilasi: Korkea ER³⁺ Liukoisuus (mahdollistaa raskaan dopingin), mutta alhaisen lämmönjohtavuus, joka on ihanteellinen korkean energian varastointiin.

Lasi: Parempi lämpöstabiilisuus, mutta alhaisempi ER³⁺ liukoisuus, mikä vaatii kompromissia vahvistuksen ja lämpöhallinnan välillä.

2. Passiivinen Q-kytkentäkomponentit

Kyllästyneitä absorboivia materiaaleja:

Co ko²⁺: mgal₂o₄: Soveltuu 1,5 μm: n kaistalle, jolla on viritettävä modulaatiosyvyys, mutta rajoitettu vauriokynnys.

Hiilinanoputket (CNT): Erittäin korkean palautumisajan ja alhaiset kustannukset, mutta tarvitaan yhtenäisyyden optimointia.

Lähtökytkimen suunnittelu: High reflectivity (>99%) Optimointi intravitaatioen sisäisen energian kertymisen parantamiseksi samalla kyllästyttävän absorboijan modulaatiosyvyyden sovittamiseksi.

3. Pumpun lähde- ja lämmönhallinta

980 nm LD -pumppaus: Vastaa ⁴i₁₅/₂ → ⁴i₁₁/₂ Er³⁺: n absorptiopiikkiä parantaen kvanttitehokkuutta (~ 80%).

Lämpöhaasteet: Mikrosirun rakenteen suuritehokkuus voi indusoida lämpölinssiä, vaatiisidostekniikat(esim. Au-Sn Solder) rajapinnan lämpövastuksen taimikrokanava jäähdytyselementitparannetulle konvektiiviselle jäähdytykselle.

4. Pulssin suorituskykyparametrit

Lähtöenergia: Millijoule-tason (1–10 MJ) riippuen keskikokoisesta ja pumpun energiasta.

Pulssin leveys: Nanosekunnin alue (1–10 ns), määritetty kyllästymisellä absorboijan talteenotto -ajan ja ontelon pituudella.

Toistoaste: Vaihtelevat Hz: stä KHZ: hen, missä korkea toistoaste vaatii tehokasta lämmönhallintaa.

Ydinsovelluskentät

1. Lidar -järjestelmät

Silmä-turvallinen 1535nm Bandauto- ja ilmassa

Korkean energian pulssit parantavat havaitsemisaluetta ja signaali-kohinasuhdetta

Ylivoimaiset ilmakehän siirtoominaisuudet verrattuna 1064 nm: n laseriin

2. Lääketieteelliset ja esteettiset hoidot

Optimaalinen veden imeytymispiikkiDermatologisiin toimenpiteisiin (arpien tarkistus, verisuonten vauriot)

Minimaalisesti invasiivinen kudoksen ablaatio tarkalla lämpöä varten

Vähentynyt vakuusvahinkojen riski silmäsovelluksissa

3. Teollisuusmateriaalin käsittely

Tarkkuus koneistusei-metalliset materiaalit(Polymeerit, keramiikka, komposiitit)

Kuitu kytketyt järjestelmät mahdollistavat joustavat käsittelykokoonpanot

Suuri huipputeho mahdollistaa puhtaat leikkuureunat, joissa on vähän lämpöä koskevia vyöhykkeitä

4. Puolustus- ja turvajärjestelmät

MIL-standardin mukainenLaser -etäisyysmittarit ja nimittäjät

Piilotettujen operaatioiden alhaiset sieppausominaisuuksien todennäköisyys (LPI)

Parantunut taistelukentän näkyvyys ilmakehän hämärtävien kautta

5. Tieteellinen tutkimus

Tehokas pumpun lähdeKeski-IR-taajuusmuutos(3-5 μm sukupolvi)

Korkearesoluutioinen spektroskopia ilmakehän vesihöyryn havaitsemiseksi

Epälineaariset optiikkatutkimukset, joissa käytetään korkean intensiteetin ultrashort-pulsseja

Teknologian edut:

Kompakti mikrosirun arkkitehtuuri mahdollistaa järjestelmän miniatyrisoinnin

Passiivinen Q-kytkentä tarjoaa luotettavan pulssinmuodon

Erinomainen säteen laatu (m² <1,2) tarkkuussovelluksiin

1535nm Erbium-seostettu lasimikrosirun laserit: korvaamattomat edut ja tulevaisuudennäkymät

1. Ainutlaatuiset edut useilla aloilla

Lidar:Silmä-turvallinen 1535 nm: n aallonpituusMahdollistaa pitkän kantaman korkean resoluution havaitsemisen ilman sääntelyrajoituksia, mikä tekee siitä välttämättömän autonomisten ajoneuvojen ja ilmakartoituksen kannalta.

Lääketieteelliset sovellukset: Täydellinenveden imeytyminen vastaa(1535 nm kohdistuu veden huipun imeytymiseen kudoksissa) varmistaa tarkan ablaation minimaalisilla lämpövaurioilla, jotka ovat kriittisiä dermatologialle ja minimaalisesti invasiiviselle leikkaukselle.

Teollisuusprosessointi: Ei-metallinen materiaalin koneistus (esim. PCB, keramiikka) hyötyy aallonpituudestakorkea imeytymistehokkuus, energiajätteen vähentäminen ja reunan laadun parantaminen.

Puolustus: NoudattaaLuokan 1 silmäturvallisuusstandardit(IEC 60825), joka mahdollistaa turvallisemman käyttöönoton sotilaallisissa etäisyysmittareissa ja kohdesuunnittelijoissa.

Tieteellinen tutkimus: Toimii asiemenlaser IR-puolivälissä(Epälineaarisen muuntamisen kautta), mahdollistaa tutkimukset molekyylispektroskopiassa ja ilmakehän seurannassa.

2. tulevaisuuden laajeneminen teknologisten läpimurtojen kautta

Kvanttiviestintä:

1535 nm kohdistuuMatalan menetyksen kuituoptiset lähetysikkunat, mikä tekee siitä ihanteellisen kvanttiavaimen jakauman (QKD) turvallisessa viestinnässä.

Mikrosirun laserien kompakti koko voisi integroidaon siru kvanttifotoniset piirit.

Avaruussovellus:

Resistenssi säteilyn aiheuttamalle tummenemiselle(ER: Glassin luontainen kestävyys) sopii satelliittipohjaiseen lidariin ja syvän avaruuden viestintään.

Potentiaali jhkminiatyrisoidut laserkorkeudetplaneettatutkimusoperaatioissa.

Valmistus:

Erittäin passiivinen q-kytkentä(sub-ns-pulssit) voi mahdollistaakylmän ablaatiolämpöherkkiä materiaaleja (esim. Joustava elektroniikka).

Hybridi -integraatiopiifotoniikkaLab-on-A-sirun anturijärjestelmille.

Nousevat puolustustarpeet:

Suunnatut energian sovellukset(esim. Matalan virran laserhäiriöt) hyödyntää silmä-turvallista aallonpituutta ei-tappaville järjestelmille.

LIDAR-pohjaiset droni-järjestelmätparannetulla ilmakehän tunkeutumisella.

1535nm ER: Glass Microchip Laserin ainutlaatuinen yhdistelmä turvallisuutta, tehokkuutta ja kompaktiisuutta varmistaa sen korvaamattomuuden nykyisissä sovelluksissa. Tulevat edistykset kvanttitekniikassa, avaruusoptiikassa ja erittäin suuressa valmistuksessa voisivat avata muuntavan käyttötarkoituksen, vahvistamalla sen roolia monipuolisena fotonisena työkaluna seuraavan sukupolven tekniikoille.
